Dos guías, dos funciones, un mismo objetivo: estabilidad
En un ascensor de tracción, cabina y contrapeso se desplazan guiados dentro del hueco. Es tentador pensar que “son las mismas guías”, pero el contexto de trabajo no es idéntico: cargas, dinámica, disposición de fijaciones y tolerancias de montaje pueden variar. Entender estas diferencias ayuda a seleccionar el perfil adecuado y, sobre todo, a evitar incidencias de guiado que aparecen meses después de la puesta en marcha.
Guías de cabina: confort, precisión y control lateral
La guía de cabina trabaja directamente sobre la experiencia del usuario. Cualquier irregularidad se traduce en ruido, vibración o sensación de inseguridad. Además, la cabina integra elementos sensibles: puertas, operador, enclavamientos y señales de nivelación. Si el guiado no es estable, la precisión de parada y la nivelación se resienten, y aparecen reajustes de puertas o llamadas de mantenimiento por “golpes” al entrar y salir.
En cabina, las zapatas o rodaderas suelen estar ajustadas para reducir holguras, y el acabado de la guía impacta más. También es habitual que los esfuerzos laterales varíen por reparto de carga en el interior, maniobras con aceleraciones y la interacción con el sistema de frenado.
Guías de contrapeso: seguridad del guiado y robustez
El contrapeso no transporta personas, pero su guiado es crítico para la seguridad. Un contrapeso mal guiado puede oscilar, impactar con elementos del hueco o generar tensiones indeseadas en cables. Además, en ciertos escenarios de fallo, el comportamiento del contrapeso condiciona la respuesta del sistema de seguridad.
La guía de contrapeso se dimensiona pensando en estabilidad y en absorción de esfuerzos durante aceleraciones, frenadas y, en situaciones límite, activación de elementos de seguridad. En modernizaciones, las medidas de seguridad pueden exigir adaptar el guiado para cumplir requisitos actuales (por ejemplo, en ascensores existentes que aún arrastran configuraciones antiguas).
Diferencias habituales en perfiles, montaje y accesorios

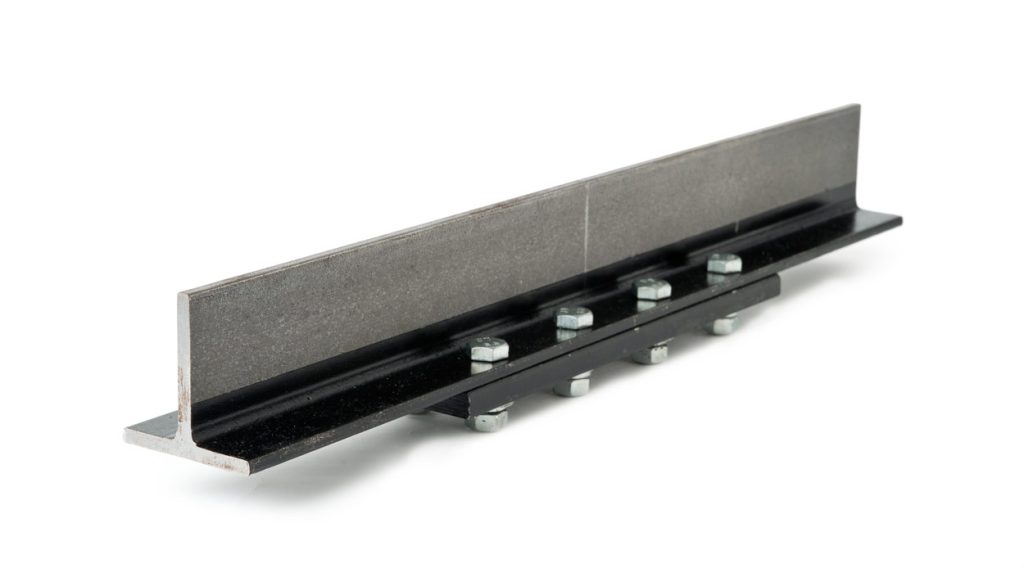

Perfil y sección
En función de carga, velocidad y altura de recorrido, se eligen perfiles T distintos. En cabina, el equilibrio entre rigidez y acabado suele ser determinante. En contrapeso, la robustez y el control del movimiento lateral tienen más peso.
Fijaciones y soportes
Las bridas, clips y tornillería deben soportar solicitaciones repetidas. La separación entre anclajes y la calidad del soporte influyen en la rectitud final. Un error típico es dar por “intercambiables” accesorios sin revisar compatibilidades por perfil.
Empalmes y alineación
La alineación entre tramos, el premontaje de empalmes y el control de rectitud son decisivos para ambos sistemas. En cabina, un empalme mal ejecutado se traduce en vibración perceptible. En contrapeso, puede provocar ruido estructural y desgaste acelerado.
Cuándo conviene revisar ambas guías en una modernización
Hay dos señales claras:
- Aparición de ruido o vibración después de cambiar zapatas, operador o maniobra.
- Desgaste anómalo en guías o marcas repetitivas en el mismo punto del recorrido.
En estos casos, mirar solo cabina suele ser insuficiente. Un contrapeso que no trabaja fino puede “contagiar” problemas al sistema completo, especialmente en recorridos altos o con cargas variables.
Recomendación práctica de selección
Piensa en el ascensor como un sistema: cabina (confort y precisión), contrapeso (estabilidad y seguridad), accesorios (empalmes, bridas, lubricación) e instalación (alineación y trazabilidad). Cuando estos cuatro bloques están alineados, el ascensor gana vida útil y reduce incidencias.
Puedes ver perfiles y referencias disponibles de guías para cabina y contrapeso aquí: https://keltekelevation.com/categoria-producto/guias/
Errores de diseño que se pagan con ruido estructural
Un error frecuente es dimensionar bien la cabina y “simplificar” el contrapeso. Cuando el contrapeso oscila, transmite vibración a fijaciones y paredes del hueco. Ese ruido aparece como zumbido o golpes lejanos, difícil de localizar. Revisar guías de contrapeso, fijaciones y continuidad de empalmes suele resolverlo sin tocar maniobra. Es una de las mejoras con mejor retorno cuando el edificio se queja de ruidos nocturnos.
Qué revisar cuando hay discrepancias entre cabina y contrapeso
Cuando la cabina “va bien” pero el edificio vibra, mira contrapeso: marcas en guías, ruidos en foso, desgaste irregular en zapatas del contrapeso y fijaciones con holgura. Cuando el contrapeso “va bien” pero la cabina vibra, mira cabina: continuidad de empalmes, presión de zapatas, lubricación y alineación del conjunto de puertas. Separar el diagnóstico por subsistemas acelera mucho la resolución.
Aplicaciones donde conviene diferenciar desde el proyecto
En ascensores panorámicos o con huecos donde la estructura transmite vibración, la selección de guía y accesorios en cabina cobra más importancia. En ascensores con contrapeso muy pesado o con recorridos largos, la guía de contrapeso necesita especial atención para evitar oscilaciones. Diferenciar estos escenarios desde el proyecto reduce modificaciones posteriores y hace que el montaje sea más directo.
Un último detalle: en proyectos con cargas altas, no descuides la tornillería y el par de apriete. Un guiado correcto se sostiene con fijaciones estables. La guía puede ser excelente, pero si la fijación permite microjuego, el sistema perderá precisión con el tiempo.
