Nuestra guía calibrada T45/A esta fabricada acorde a la normativa ISO7465-2007.
Esta especialmente diseñada para ser utilizada como guía de contrapeso en ascensores de tracción eléctrica.

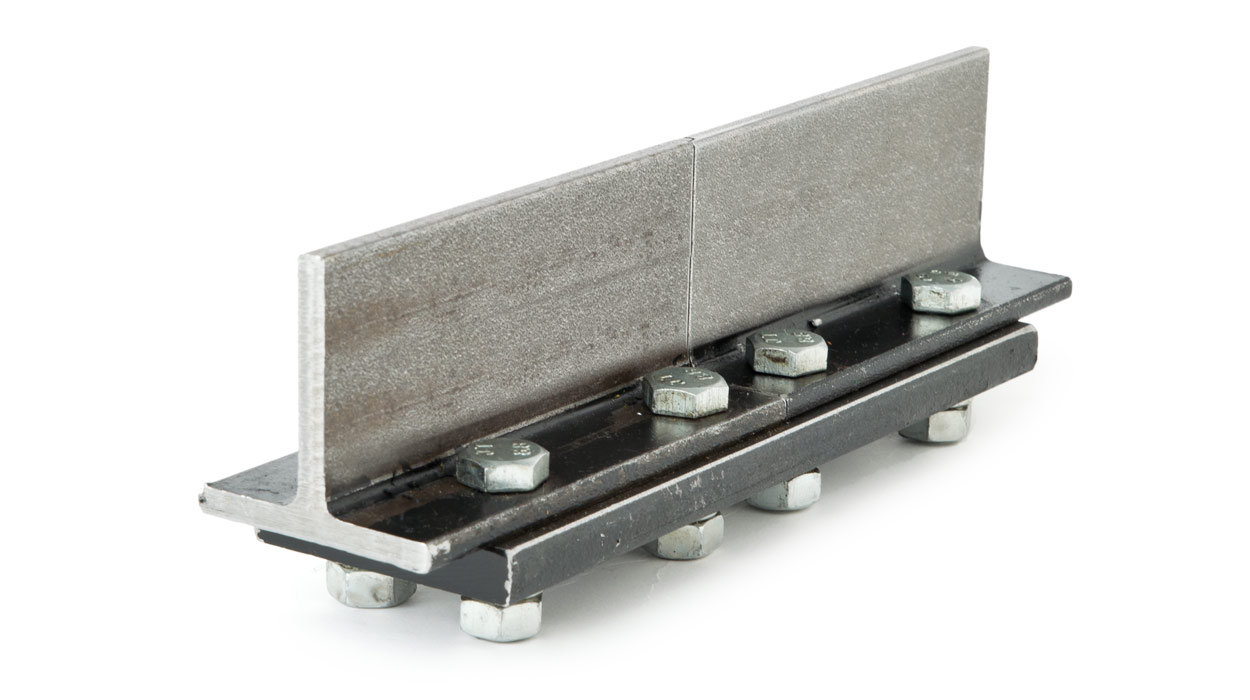

Guía Calibrada T45/A
Altura total (h): 45mm
Anchura hongo (k): 5mm
Anchura hembra (m1): 2mm
Anchura macho (m2): 1,95mm
Profundidad hembra (t1): 2,5mm
Longitud macho (t2) : 2mm
Diámetro del agujero (d): 9mm
Distancia (b3): 25mm
Distancia (l2): 65mm
Distancia (l3): 15mm
Simetría hembra: 0,2mm
Simetría macho: 0,2mm
Simetría agujeros: 0,5mm
Paralelismo: 0,2mm
